汽车继电器工作原理是什么?有哪些接线方法?

分类:公司动态  作者:admin  来源:本站  发布时间:2021-10-09 访问量:1580

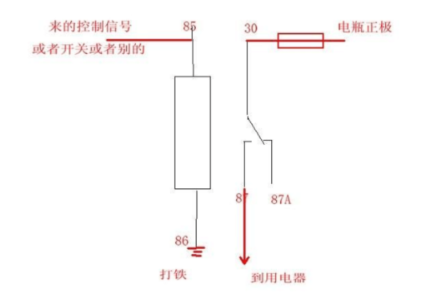

继电器有三引脚,四引脚,五引脚。首先,解释一下四引脚的(30,87;85,86)其中,30和87是断开的,85和86是一bai个线圈的两头。30接火线,87接用电设备,85接火线,86接控制开关。而三引线的,是将30和85一根线,因为都接常火。至于五引线只是多了87a(正中间的),87a与30是接通的

汽车继电器

继电器有号30是接长火线87或87a接用电器,85接地86接开关。五插继电器应该是一个常开,一个常闭,一个公共,两个线圈继电器的工作原理是线圈通电后产生磁场,然后把连着触点铁片吸进来,从而使电路通路,达到保护电路的目的。一般的接法为线圈的两线是一正一负,其中一头接在开关上。其它的线则接在用电器上。他看看有两个脚是线圈吸力线 一般表明是 85  86 这两个脚 剩下的两个脚是作为开关的两个脚。你给85  86 这两个脚供电 那么30 和87 这两个脚就会接通 。一般都用4个脚的继电器做电电流的开关来用  你 用万用表量量  85  86 这两个脚  会发现他们是导通的  一定要在 欧姆档上

汽车继电器

继电器的两个对脚分别为一组,所以总共有两组,一组为吸引线圈的正负极,所以要接地的也就是吸引级圈的负极,你用万用表电阻档测量两个对脚有电阻的是吸引线圈,电阻为无穷大显示1的为电磁开关组.确定正级的方面很简单用万用表的的直流电压12V档 负表笔搭铁,把对应的开关打开用正表笔插在继电器插座各插口量电压有电压的为正极所对应的器的也就为正极 、具有保险的作用   同时具有开关的作用   继电器能够以小电流控制大电流   一般4个角的居多   其中一个30+    一个15+     一个信号《搭铁》 一个输出角    具备15+   信号《搭铁》  后   30+会与输出接通    如没接通便可判断其损坏。
